Zonnepanelen installeren op een lichte dakconstructie of bijvoorbeeld op een flat? Ons montagesysteem veranker je aan de dakconstructie waardoor ballast overbodig is. Echter krijg je wel garantie op het complete systeem, zelfs bij extreem weer en op grote hoogtes (>25 meter).



Oost west opstelling

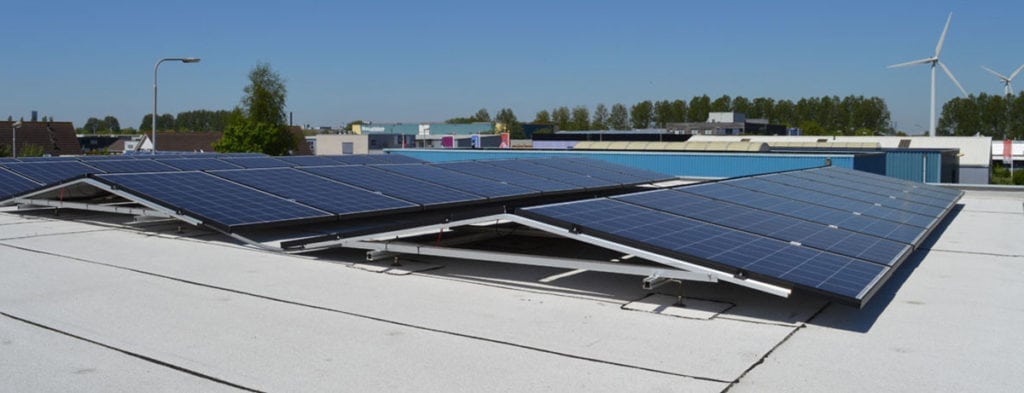

Om het dakoppervlak optimaal te benutten, worden zonnepanelen op een plat dak vaak in oost/west opstelling geplaatst. Hiervoor hebben we een speciaal montageframe ontwikkeld. Deze minimaliseert de windinvloed en respecteert de originele dakfunctionaliteiten.

  • Portrait-opstelling
  • Benut het dakoppervlak optimaal





Dakankers

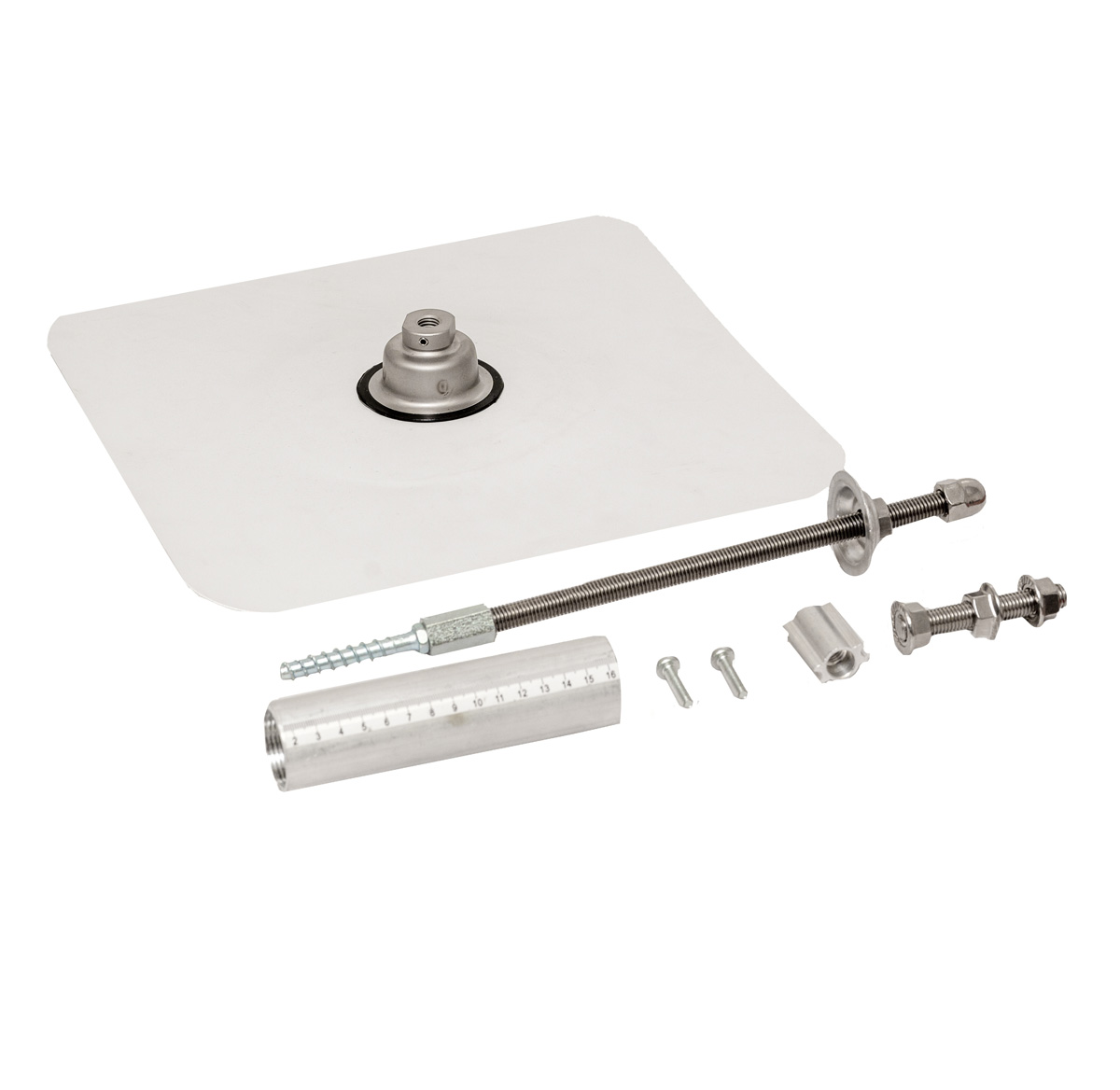

Om het montageframe stormvast te monteren, maak je gebruik van speciale dakankers en dakconsoles. De ankers fixeer je rechtstreeks aan de dakconstructie, hierdoor maak je gebruik van de stevigheid van het dak. Aan deze ankers monteer je dakconsoles. Zo kunnen we, ondanks doorboring van het dak, garantie geven op een 100% waterdicht dak. De consoles zijn namelijk uitgerust met dezelfde dakbedekking als op locatie.

Welk type en hoeveel dakankers je precies nodig hebt, verschilt per project. Op basis van de aangeleverde projectdetails berekenen we namelijk welke materiaal er nodig is. Met name de verwachte maximale wind- en sneeuwlast speelt een cruciale rol in de bepaling van het aantal ankers.

  • Voor warme en koude daken
  • Dakconstructies van beton, staal en hout
  • Rechtstreekse fixatie
  • Ook voor grote hoogtes





Jual Solar - Zonnepanelen op plat dak - Massief beton dak met isolatie

BETON DAK

Bij een betonnen dak gebruik je speciale betonankers. Na het voorboren van het dak, draai je deze vast in de betonnen constructie. Bij kanaalplaten en massief beton heb je daarbij geen pluggen nodig. Het anker heeft namelijk een zelftappende draadeinde. Bij bimsbeton is een plug wel vereist (vermeld dit duidelijk in het opnameformulier).

Weten hoe het exact werken? Bekijk onze installatievideo voor een geïsoleerd plat beton dak met bitumen dakbedekking.









Jual Solar - Zonnepanelen op plat dak - Staaldak met isolatie



STAAL OF HOUTEN DAK

Bij een geïsoleerd stalen of houten dakconstructie gebruik je trapezium ankers. Deze ankers duw je, na het voorboren van het dak, door de dakconstructie. Het anker klapt vervolgens open en haakt achter de constructie. Met een speciale techniek fixeer je deze aan de stalen of houten plaat. Wil je weten hoe dat exact werkt? Bekijk dan onze installatievideo voor stalen daken.







DAKCONSOLES

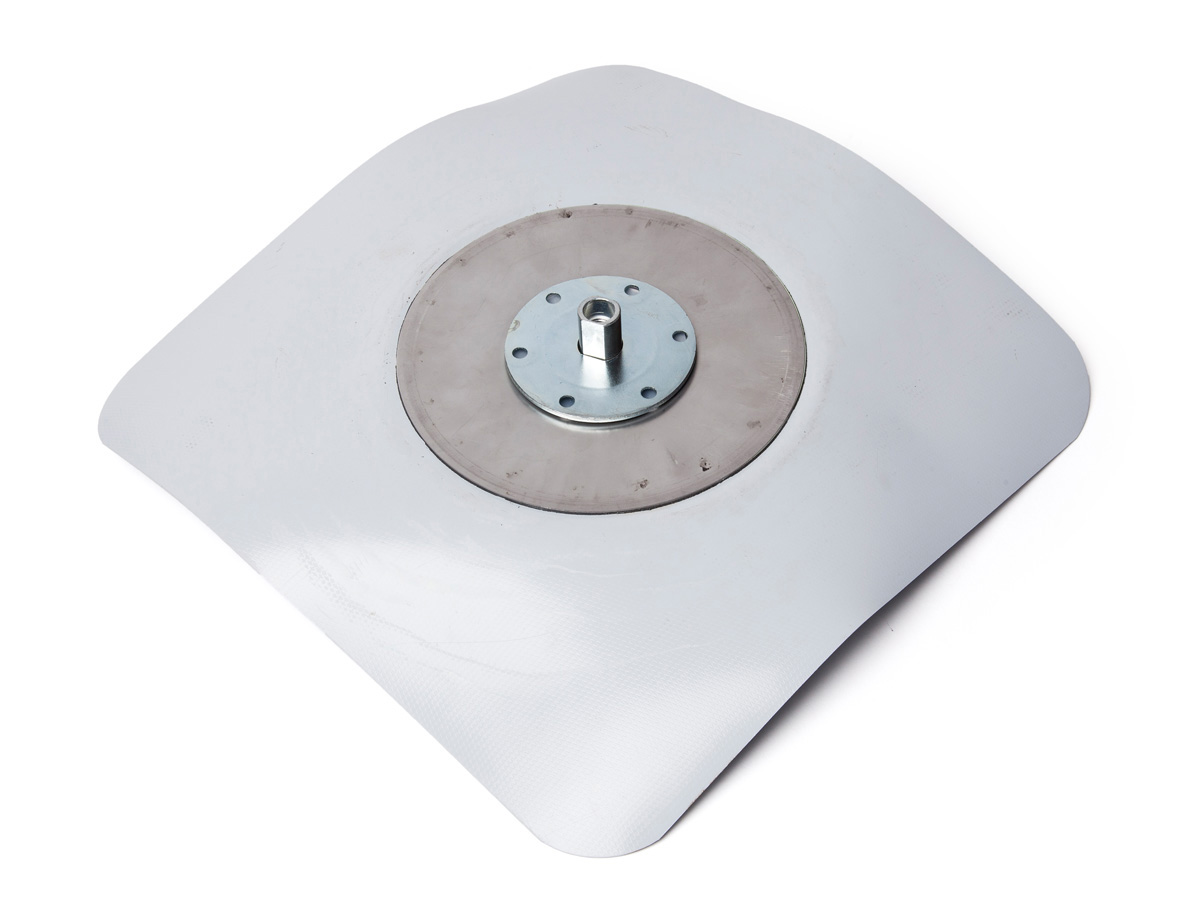

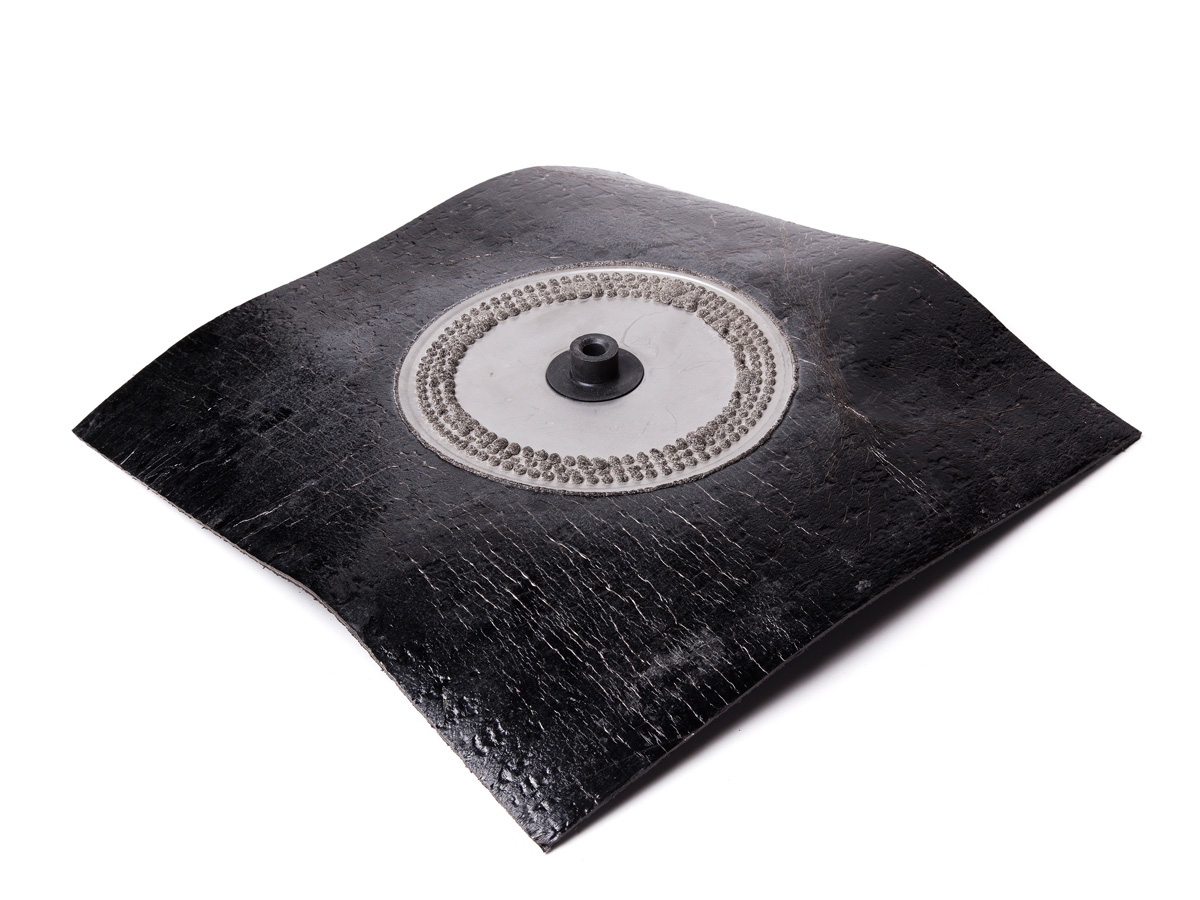

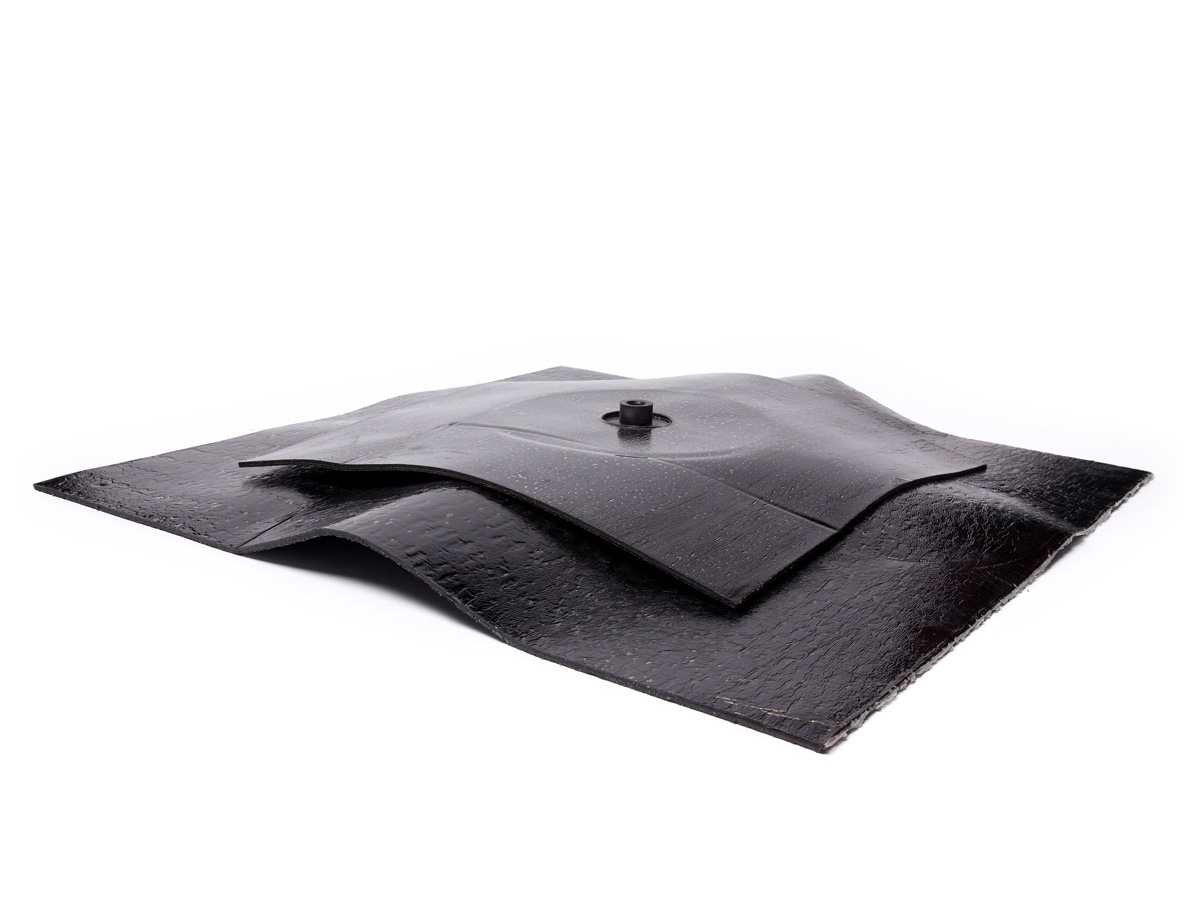

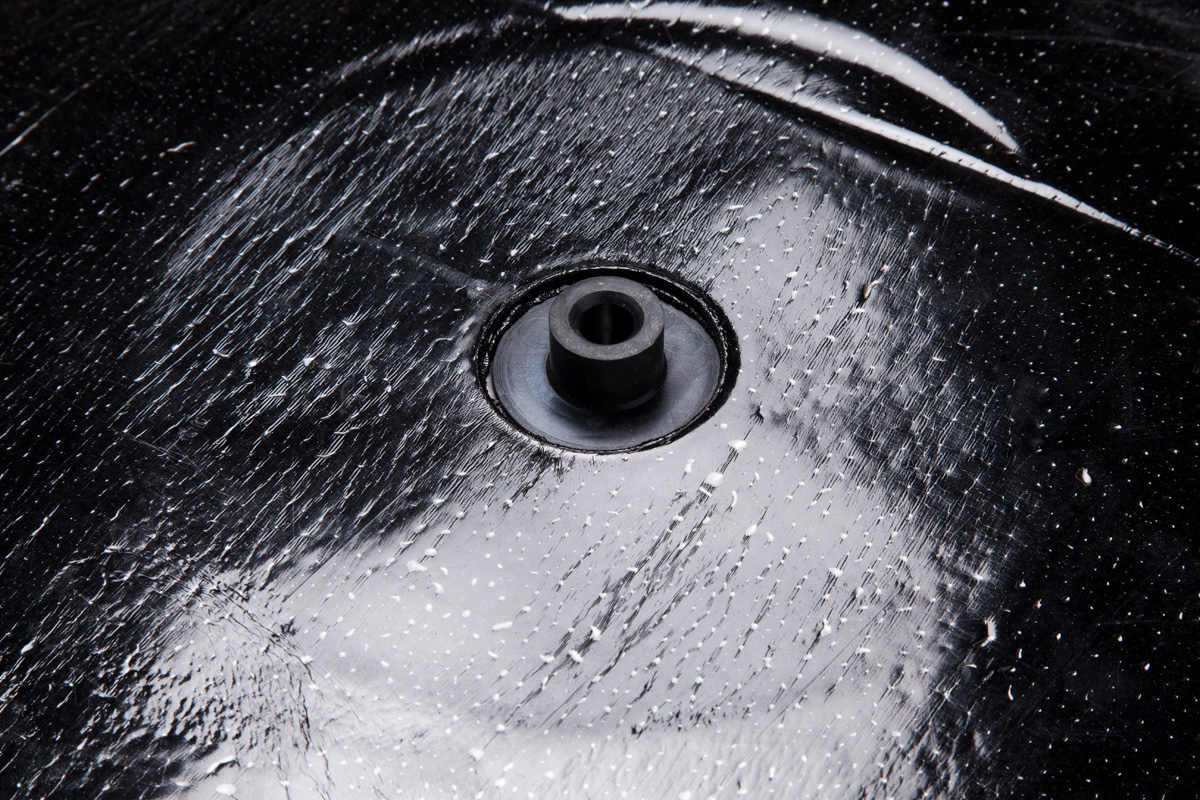

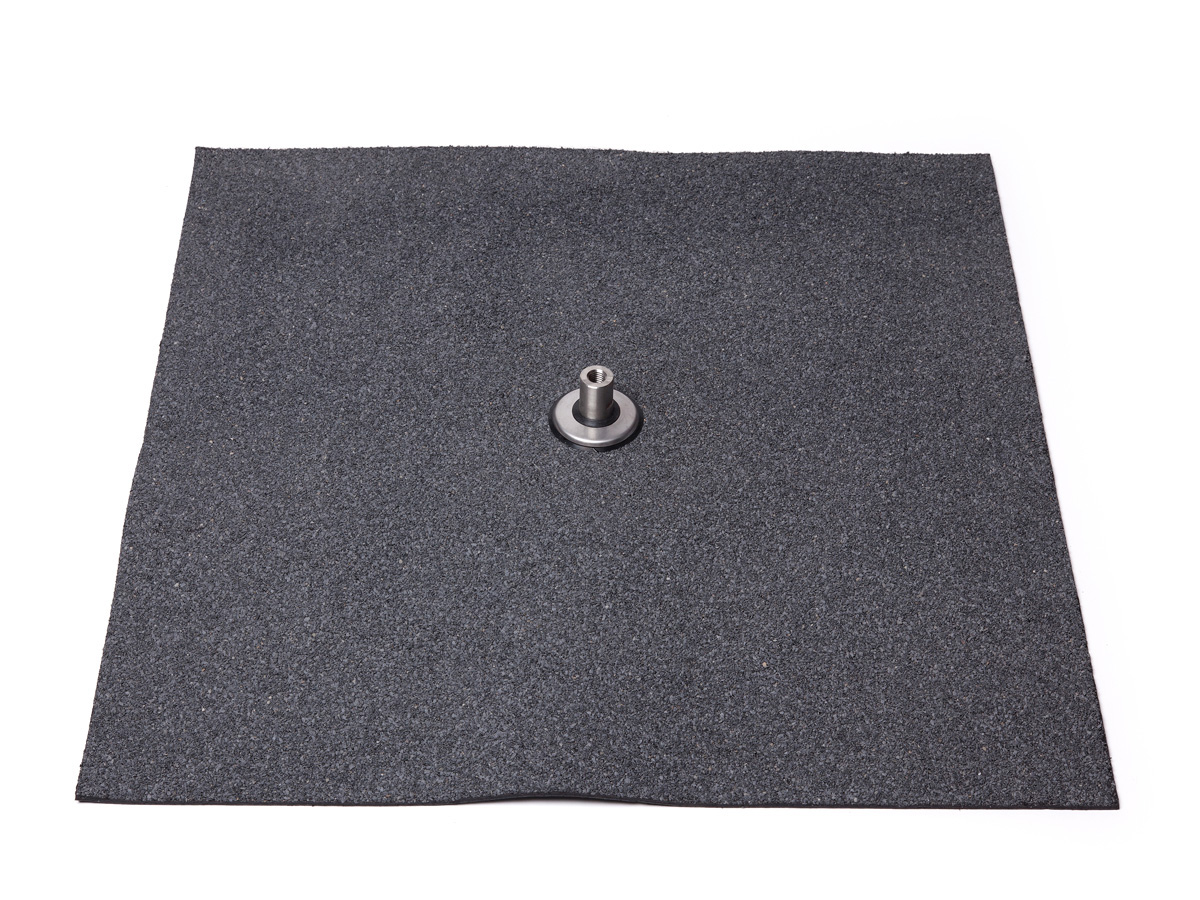

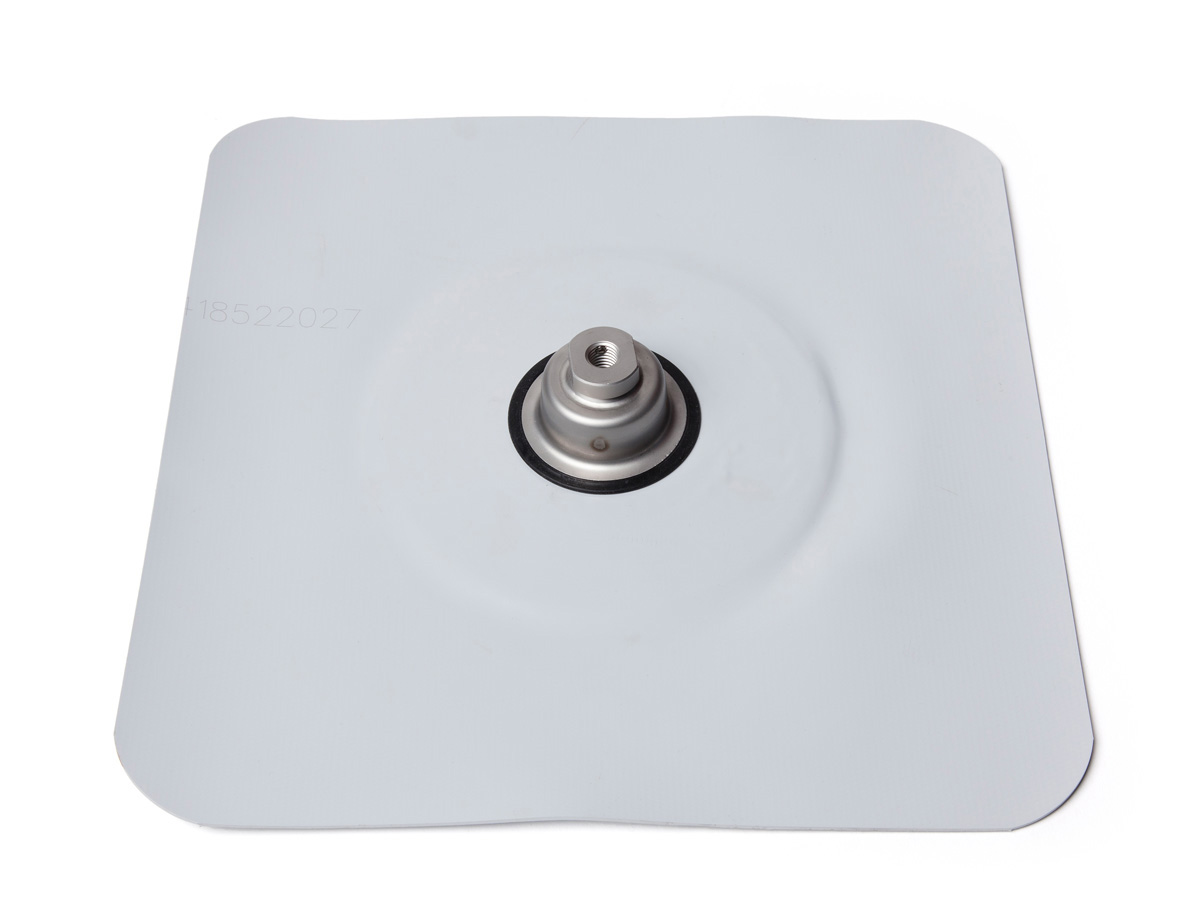

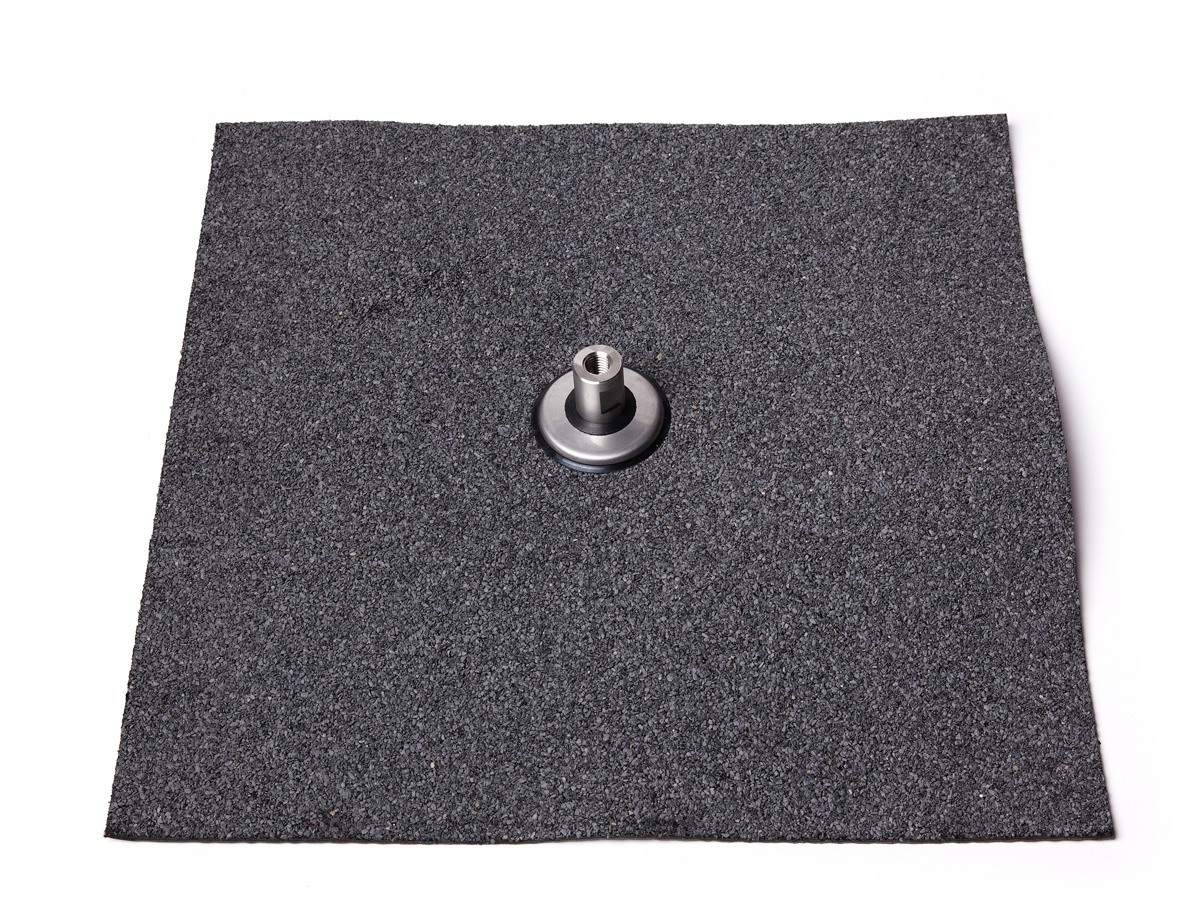

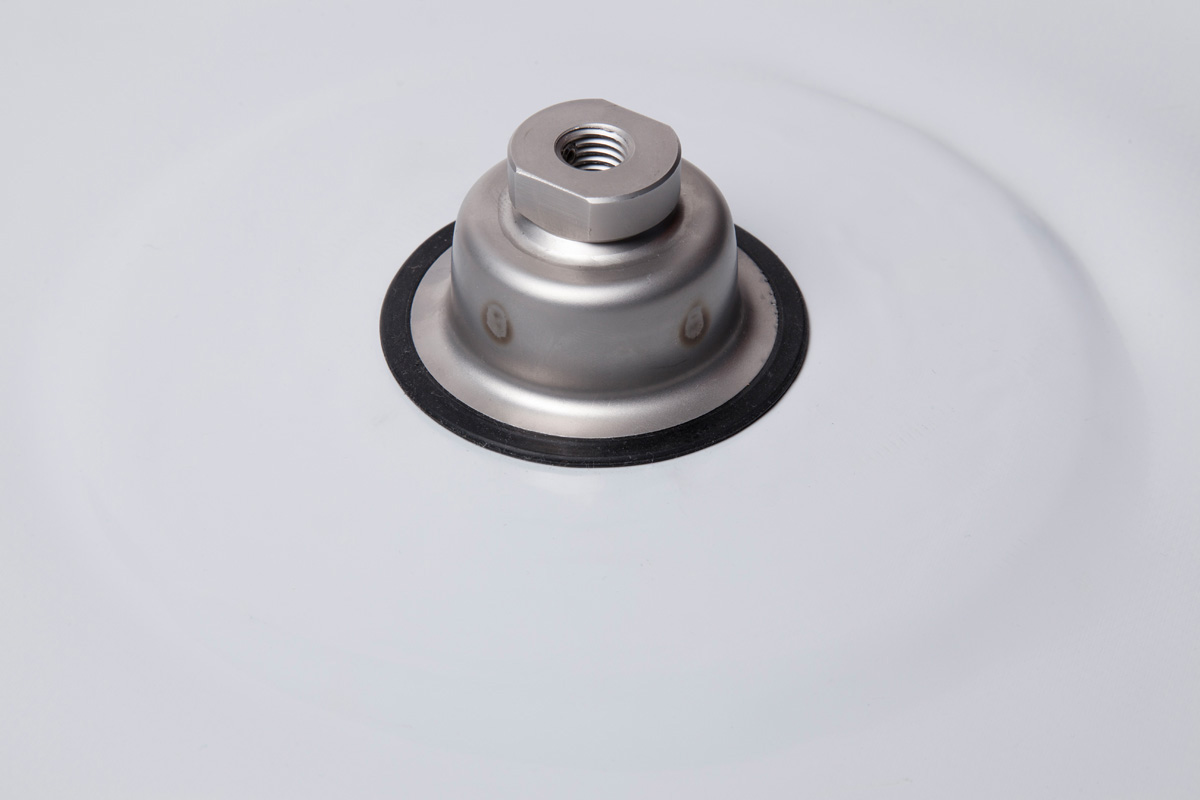

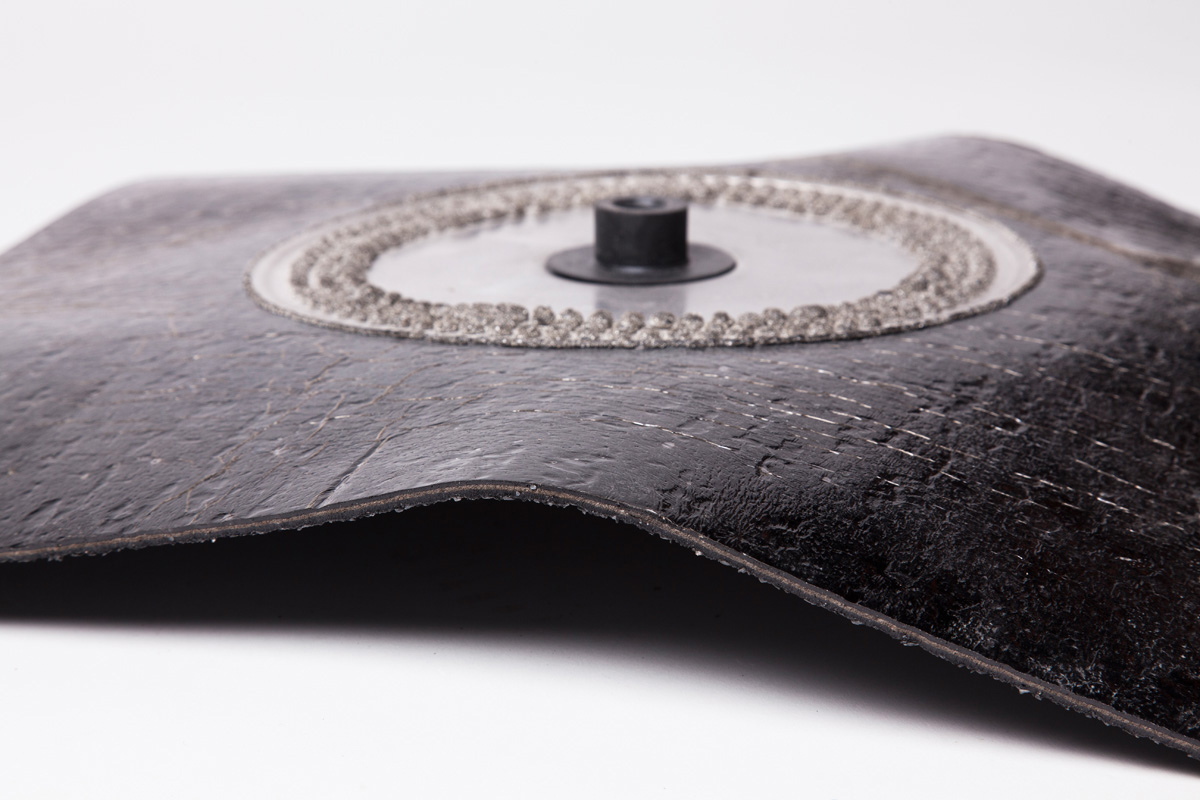

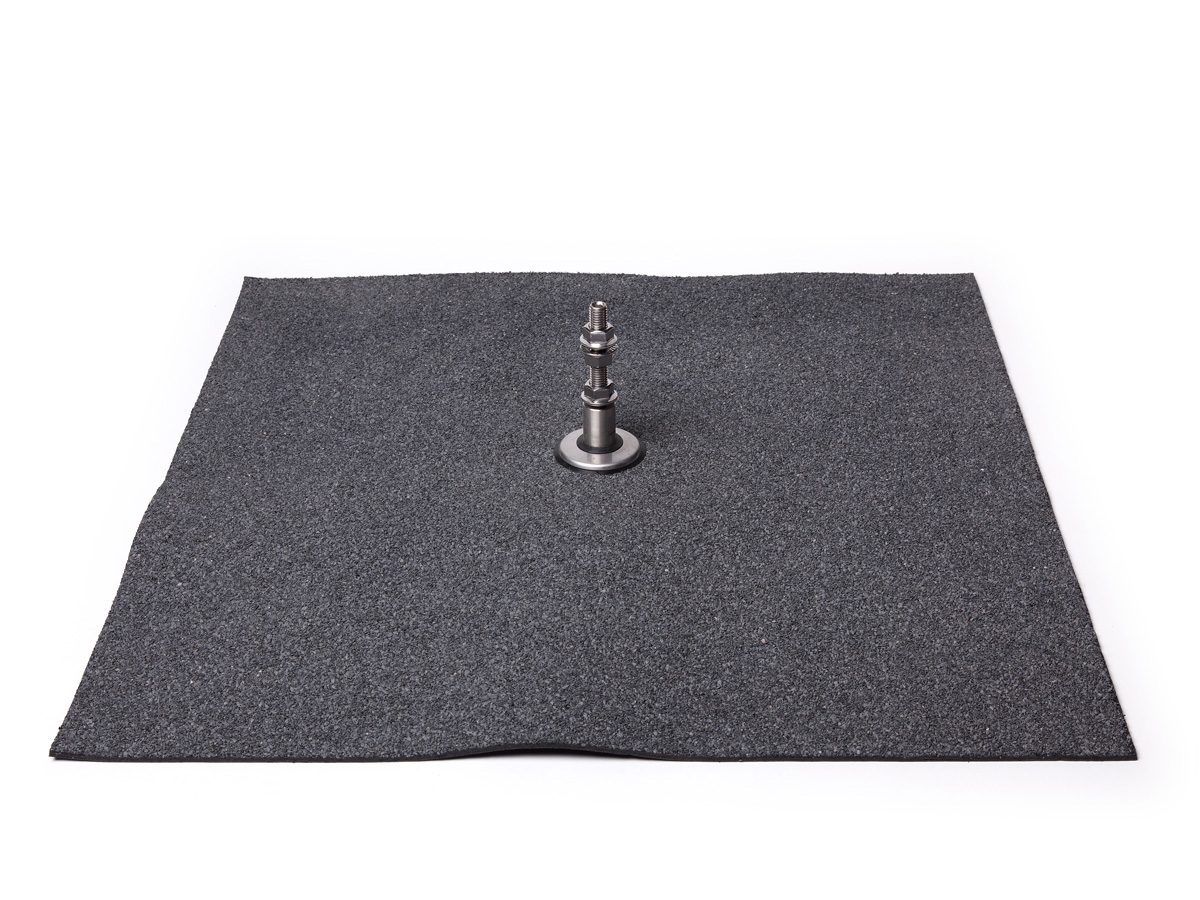

De dakconsoles zijn speciaal ontworpen rvs-rozetten met daaraan een plaat dakbedekking. Op basis van de projectdetails voorzien we de benodigde dakconsoles met hetzelfde EPDM, PVC of bitumen als op locatie. Als installateur of dakdekker kun je hierdoor garantie geven op een waterdichte installatie.





DAKDOORVOEREN PLAT DAK

Om de kabels van de installatie waterdicht door het dak te leiden, hebben we ook een dakdoorvoer voor plat dak. Dit is een RVS gebogen 50mm buis met daaraan dezelfde dakbedekking als op locatie. Door de gebogen vorm hoef je op locatie geen bochtjes te lijmen.





VOORDELEN FIXNORDIC (VOORHEEN JUAL SOLAR)

  • Voor koude én warme daken
  • Garantie op totaal-oplossing
  • Voor daken met EPDM, PVC of bitumen
  • 100% waterdicht
  • Voor betonnen, stalen of houten constructies
  • Ook voor zeer grote hoogtes
  • Behoud van dakfunctionaliteiten
  • Bestand tegen extreem weer



PROMOTIEVIDEO



INSTALLATIEMATERIAAL

  • Betonanker, trapeziumanker of houtanker
  • Dakconsole met PVC, EPDM of bitumen
  • Dampremmende pakking (optioneel)

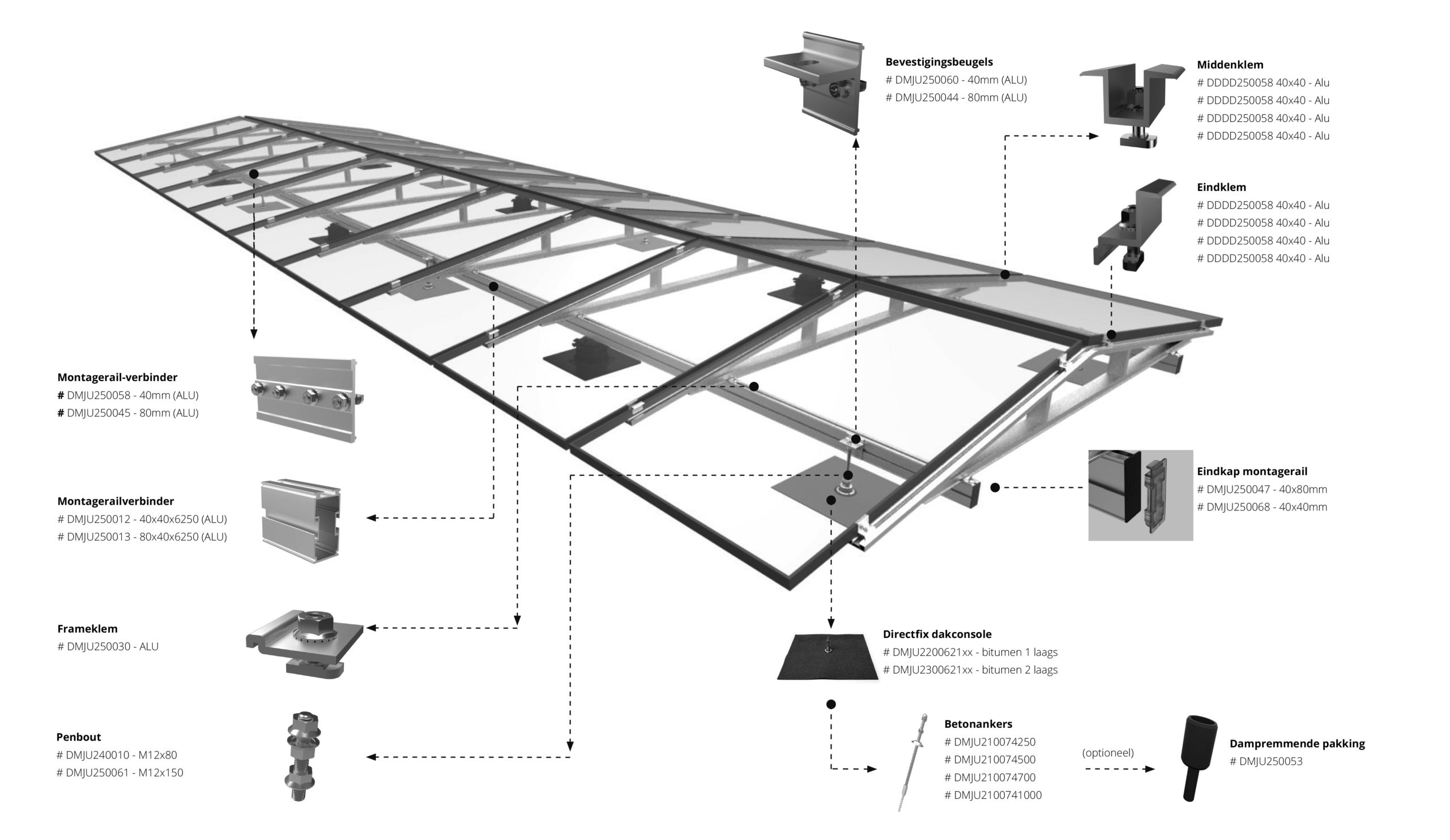

MONTAGEFRAME

  • Oost-west driehoeken
  • Montagerail + verbinders
  • Frameklem
  • Penbout
  • Bevestigingsbeugels
  • Middenklem
  • Eindklem
  • Eindkap montagerail





GEREEDSCHAPPEN

  • Boormachine
  • Klopboormachine
  • Slagmoersleutel
  • Brander (alleen bij bitumen) of fohn
  • Waterpas
  • Haakse slijper
  • 18 en 19mm sleutel
  • Dakdekkersmes
  • Kunststof hamer
  • Bouwlaser of smetlijnen
  • 19mm bit
  • 13mm bit
  • Markeerstift
  • Spuitbus of wasco krijt
  • Trapeziumboor of betonboor
  • Isolatiesnijmes (bij geïsoleerd dak)
  • Positioneringslas (bij staaldak)
