Schuin dak opstelling

Schuin dak opstelling

Zonnepanelen op een schuin dak met dakbedekking installeren? Gebruik van ballast is dan niet verstandig. Kies voor zekerheid en fixeer het montagesysteem aan de dakconstructie. Het voordeel van onze oplossing is dat je garantie krijgt op het complete systeem (van anker tot eindklem) en op waterdichtheid.







Jual Solar - Zonnepanelen op schuin dak met dakbedekking - geisoleerd staal dak

Dakankers voor zonnepanelen op schuin dak

Om de zonnepanelen stormvast te monteren, gebruik je speciale dakankers en dakconsoles. Na het voorboren van het dak, fixeer je deze ankers rechtstreeks aan de dakconstructie. Hierdoor maakt het systeem gebruik van de stevigheid van het dak. Welk type en hoeveel dakankers je precies nodig hebt, verschilt per project. Op basis van projectdetails berekenen we namelijk welke materialen er benodigd zijn. Met name de verwachte maximale wind- en sneeuwlast speelt een cruciale rol in de bepaling van het aantal ankers. Onze ankers zijn geschikt voor:

  • Daken met bitumen, epdm of pvc
  • Daken met en zonder isolatie
  • Stalen, betonnen en houten dakconstructies
  • Platte, schuine en gebogen daken
  • Grote hoogtes (>25m)

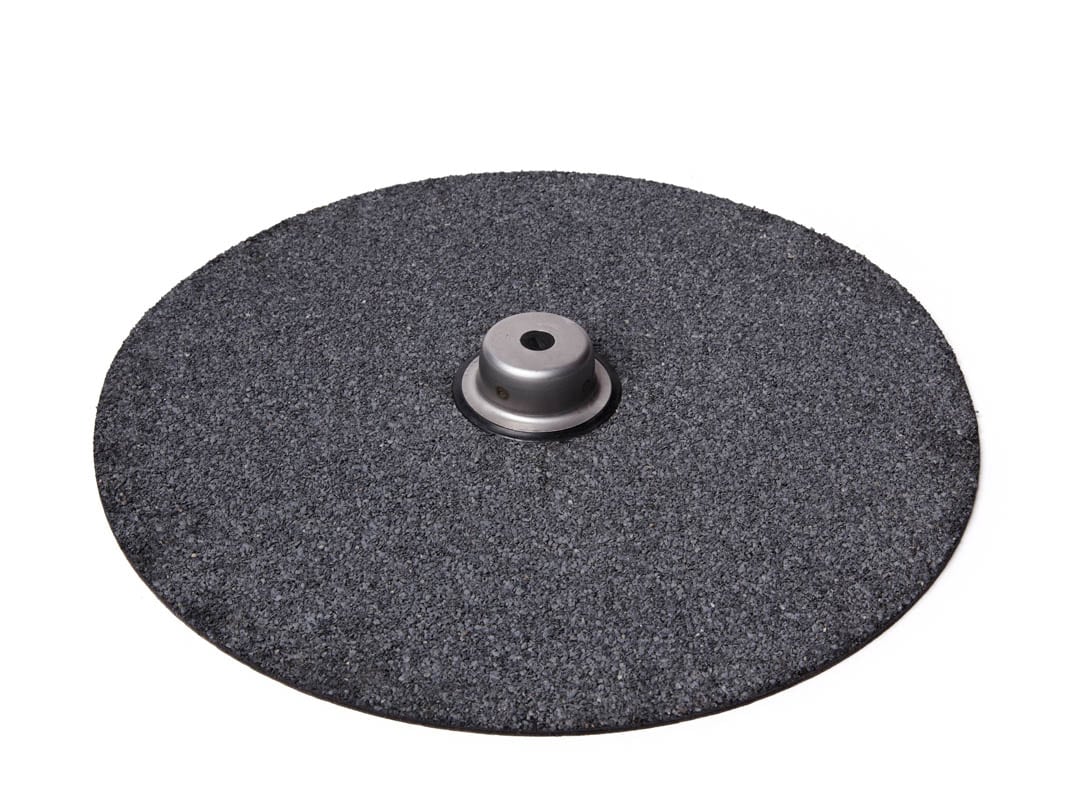

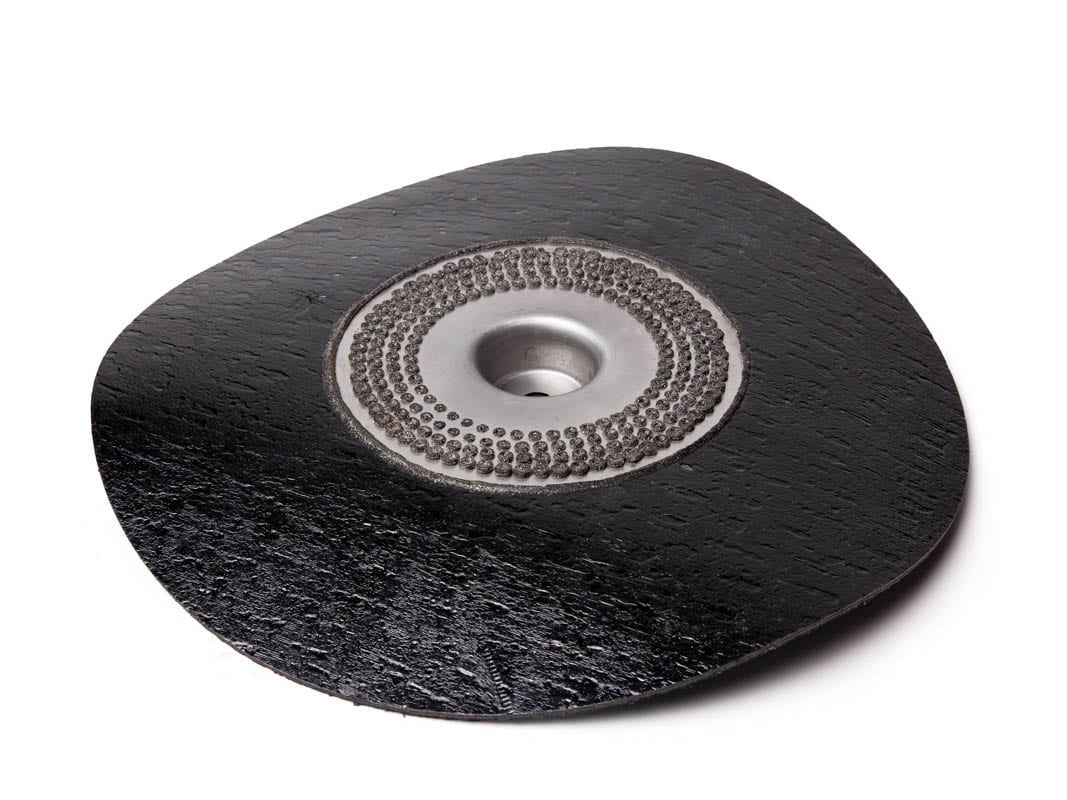

Dakconsoles

Om het dak waterdicht op te leveren, monteer je dakconsoles aan het anker. Dit zijn RVS-rozetten met een geïntegreerd membraam naar keuze. Het voordeel is dat we ieder merk en type kunnen leveren en de console in de fabriek al voorzien van dakbedekking.

  • 100% waterdicht
  • Geïntegreerd waterdicht membraam (bitumen, epdm, pvc)
  • Ieder merk en type dakbedekking leverbaar





VOORDELEN JUAL SOLAR

  • 10 jaar systeemgarantie
  • Stormvaste oplossing
  • Geen druk op de isolatie, alleen op ankers
  • Geen verschuivingen
  • 100% waterdicht door geïntegreerd membraam naar keuze
  • Behoud van dakfunctionaliteiten (waterafvoer)





ZIJWAARTSE DRUK

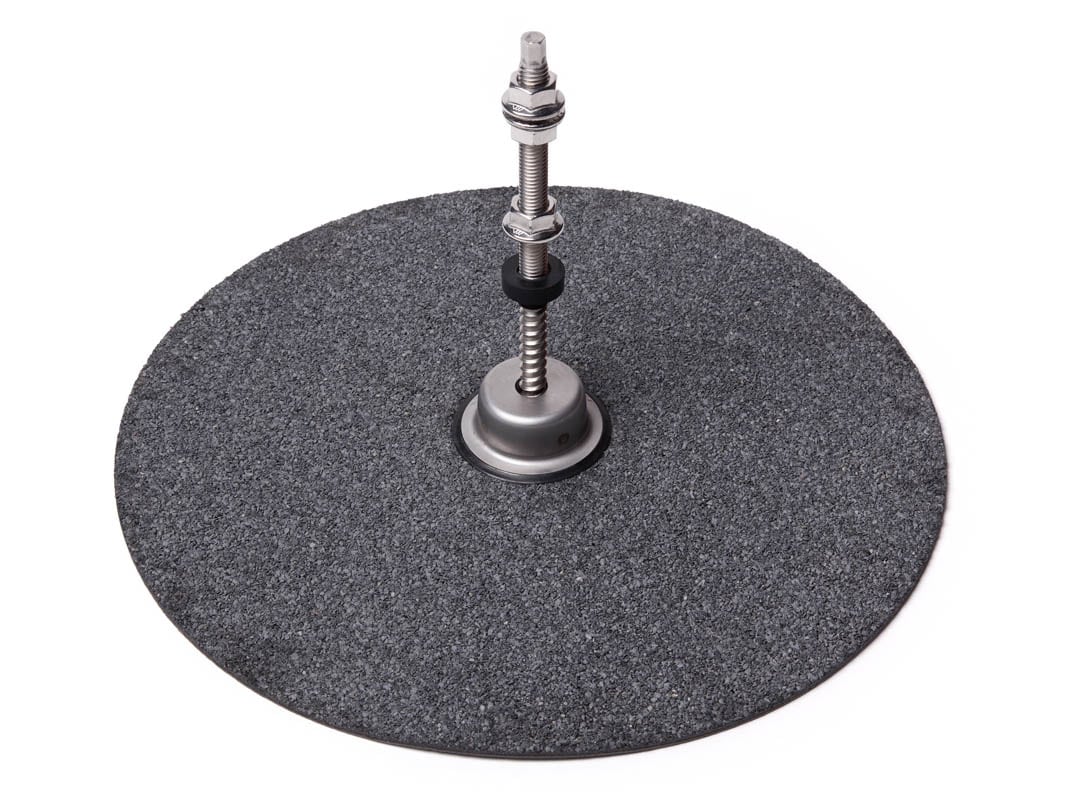

Op schuine daken staat er veel zijwaartse druk op het anker. Bij een geïsoleerd dak gebruik je een relatief lang anker (afhankelijk van de dikte). Voor een stormbestendige oplossing is het noodzakelijk om het M12 draadeinde van onze dakankers te verstevigen. Hiervoor gebruik je een console-adapter. Dit is aluminium verstevigingsbuis die de druk verplaatst naar het stevigste punt van het anker (onderaan) en buigt daardoor niet door. De console-adapter is eenvoudig inkortbaar afhankelijk van de dikte van de isolatie en geschikt voor alle ankers.



Jual Solar - Zonnepanelen op schuin dak met dakbedekking - geisoleerd staal dak



STAALDAK

Bij stalen dakconstructies gebruik je trapezium ankers. Deze ankers duw je, na het voorboren van het dak, door de dakconstructie. Het anker klapt vervolgens open en haakt achter de constructie. Met een speciale techniek wordt deze gefixeerd achter de stalen plaat. Bij geïsoleerde daken wordt er een extra versteviging in het anker aangebracht vanwege de zijwaartse druk op het langere anker. Wil je weten hoe dat exact werkt? Bekijk dan onze installatievideo voor schuine stalen daken.





Jual Solar - Zonnepanelen op schuin dak met dakbedekking - Geïsoleerd houten dak

HOUTEN DAK

Is er sprake van een schuin houten dak? Je maakt dan gebruik van onze kantelankers of speciale houtankers. De installatie verloopt grotendeels hetzelfde als bij een stalen dak.







Jual Solar - Zonnepanelen op schuin dak met dakbedekking - geisoleerd betondak



BETON DAK

Schuine betonnen daken komen relatief weinig voor, maar uiteraard hebben we een oplossing. Hierbij maak je gebruik van speciale betonankers. Wil je weten hoe dat exact werkt? Bekijk dan onze installatievideo voor schuine betonnen daken.

Zonnepanelen op gebogen dak - Jual Solar montagesysteem
Sportcomplex Bloemerd | Leiderdorp | Gebogen dak

Om sportcomplex De Bloemerd te verduurzamen, zijn er 400 zonnepanelen op het dak geplaatst. Bijzonder was dat de zonnepanelen op …

Jual Solar montagesyteem - Zonnepanelen op schuin pvc dak
Hockeyclub Buitenhout | Almere | Schuin dak met pvc

Bij hockeyclub Buitenhout MHC zijn zonnepanelen op een schuin pvc dak geplaatst. Vanwege de dakhelling en de pvc dakbedekking, waren …

Jual Solar montagesysteem - Zonnepanelen op rond dak
Gemeentekantoor | Culemborg | Rond dak

Bij Stadskantoor Culemborg zijn zonnepanelen op rond dak met bitumen dakbedekking geplaatst. Installatiebedrijf Innodak kreeg de opdracht om het bestaande …

Jual Solar montagesysteem - Zonnepanelen op pvc dakbedekking
Woning | Gouda | Schuin dak met pvc

Ben je installateur en heb je een project waarbij je zonnepanelen op pvc dakbedekking moet aanbrengen? Met name bij schuine …

Zwembad met zonnepanelen op schuin bitumen dak
Zwembad Lenteblad | Zevenaar | Schuin bitumen dak

Om zwembad Lenteblad te verduurzamen, zijn er zonnepanelen op het dak geïnstalleerd. Daarbij vormde het schuine bitumen dak een uitdaging. …

“Installateur of adviseur en wil je meer informatie over onze Schuin dak opstelling?
Neem dan contact op via 058 – 288 47 39 of ons contactformulier”
